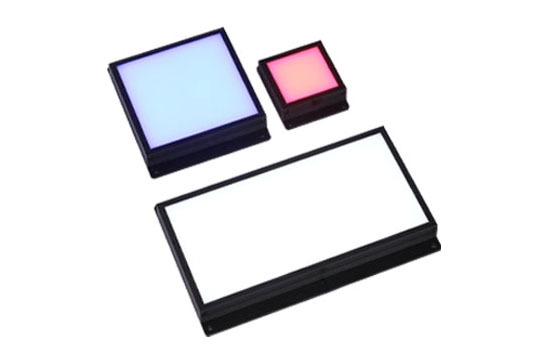

直發光背光源LL-BFL系列
直發光背光源LL-BFL系列
產品特征：面光源是一種平面照明光源，從平面發光面實現擴散光照射，安裝了高密度的芯片式LED的平面照明以產生高亮度，能夠突出物體的外形輪廓。最適合外觀檢測或者透過成像的平面背光照明。
◆ 型號說明 | |
LL-BFL 100 X 100 | ① 背光源 ② 發光面長度，單位為mm ③ 任選其中一種顏色，例如紅色型號：LL-BFL100R100 ④ 發光面寬度，單位mm |
光源類型 | 型號 | 功率R（W） | 功率B/G/W(W) | 電壓（V） |
直接背光 | LL-BFL25X25 | 1.20 | 2.0 | 24 |
LL-BFL38X38 | 2.016 | 2.2 | 24 | |
LL-BFL-4X10 | 1.5 | 2.56 | 24 | |
LL-BFL50X50 | 2.55 | 4.8 | 24 | |
LL-BFL70X70 | 3.12 | 5.11 | 24 | |
LL-BFL70X40 | 2.58 | 4.54 | 24 | |
LL-BFL100X100 | 8.56 | 9.18 | 24 | |
LL-BFL-100X50 | 3.12 | 5.11 | 24 | |
LL-BFL120X120 | 10.0 | 12.67 | 24 | |
LL-BFL170X170 | 14.4 | 18.38 | 24 | |
LL-BFL200X100 | 12.1 | 15.57 | 24 | |
LL-BFL211X200 | 20.52 | 23.12 | 24 | |
LL-BFL210X150 | 18.52 | 20.12 | 24 | |
LL-BFL220X220 | 20.52 | 23.12 | 24 | |
LL-BFL250X200 | 22.52 | 25.12 | 24 | |
LL-BFL300X75 | 18.52 | 20.12 | 24 | |
LL-BFL300X150 | 18.52 | 20.12 | 24 | |
LL-BFL306X208 | 25.52 | 30.12 | 24 | |
LL-BFL311X300 | 27 | 31.22 | 24 |
備注：可以根據客戶需求定制不同尺寸背光源
應用范圍：
● 透視尺寸測量
● 透明物體表面劃痕、污漬或內部異物、破損等檢測
● 輪廓定位測量
應用案例
檢測項目：輪廓定位測量

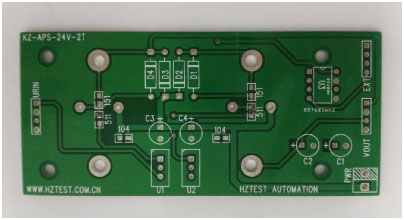

（實物圖）
（效果圖）
用直發光背光源做背光突顯輪廓特征
產品特征：
面光源是一種平面照明光源，從平面發光面實現擴散光照射，安裝了高密度的芯片式LED的平面照明以產生高亮度，能夠突出物體的外形輪廓。最適合外觀檢測或者透過成像的平面背光照明。

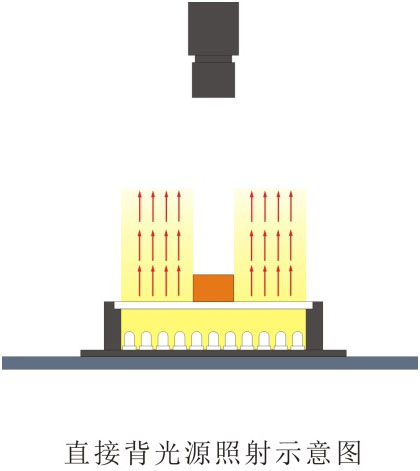

打光方式
