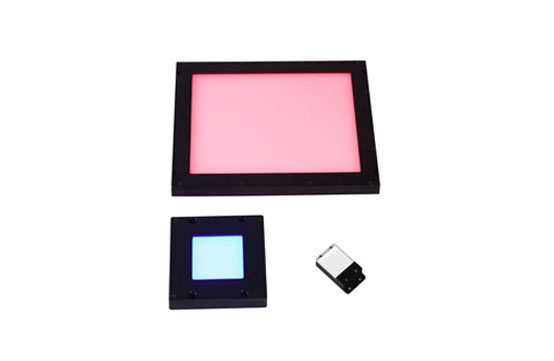

側發光背光源LL-FL系列
側發光背光源LL-FL系列
產品特點：側發光面光源由多個側光式高亮高密度LED排列而成，具有高亮度、高均勻性發光的效果。尺寸定制方便，可以做到較大面積，從平面的發光面實現擴散光照射，輕巧、緊湊、超薄型設計有效節省安裝空間。
◆ 型號說明 | |
LL-FL 120 X 120 ① ② ③ ④ | ① 側發光背光源 ② 發光面長度，單位為mm ③ 任選其中一種顏色，例如紅色型號：LL-FL120R120 ④ 發光面寬度，單位mm |
光源類型 | 型號 | 功率R（W） | 功率B/G/W（W） | 電壓（V） |
側發光背光源 | LL-FL25X25 | 0.336 | 0.348 | 24 |
LL-FL50X50 | 1.51 | 2.1 | 24 | |
LL-FL80X80 | 2.11 | 3.88 | 24 | |
LL-FL120X120 | 4.85 | 5.68 | 24 | |
LL-FL180X150 | 6.17 | 8.64 | 24 | |
LL-FL211X211 | 12.09 | 12.54 | 24 | |
LL-FL235X140 | 12.09 | 12.54 | 24 | |
LL-FL300X300 | 18.10 | 20.1 | 24 | |
LL-FL355X270 | 20.6 | 26 | 24 | |
LL-FL680X520 | 25.10 | 35.1 | 24 | |
LL-FL635X835 | 28.20 | 41.15 | 24 |
備注：可以根據客戶需求做1000*1000mm以內的側發光背光源。
應用范圍：
● 透視尺寸測量
● 透明物體表面劃痕、污漬或內部異物、破損等檢測
● 輪廓定位測量
● 攝像頭測量
● 產品均勻度可達到95%
應用案例
檢測項目：PCB板透視尺寸測量

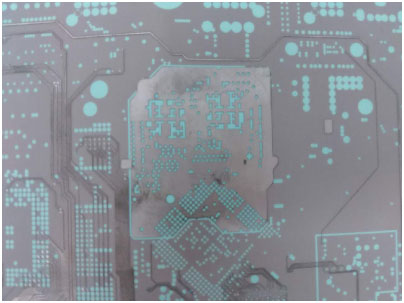

（實物圖）

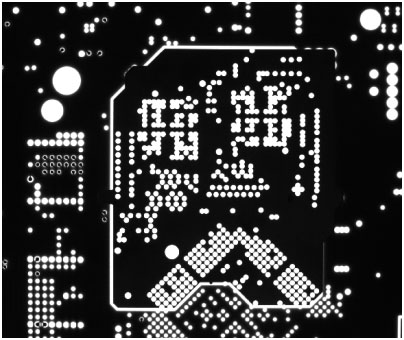

（效果圖）
使用側發光背光源測試，輪廓分明，便于定位和尺寸測量
產品特點：
側發光面光源由多個側光式高亮高密度LED排列而成，具有高亮度、高均勻性發光的效果。尺寸定制方便，可以做到較大面積，從平面的發光面實現擴散光照射，輕巧、緊湊、超薄型設計有效節省安裝空間。
